Dierite adalah produsen kabel patch dan kuncir serat optik terkemuka di Cina. Kami menawarkan kabel patch dan kuncir berkualitas tinggi. Anda dapat dengan mudah menemukan patchcord di produk berikut. Jangan ragu untuk meminta penawaran atau meninggalkan pesan kepada kami, para ahli akan segera menghubungi Anda kembali.
Dierite dengan hati-hati merancang dan memproduksi kabel patch serat dengan kemampuan tikungan yang ditingkatkan dan pelindung ganda untuk perlindungan. Kami menyediakan kabel patch serat optik yang terjangkau dan berkualitas tinggi yang ISO9001, Terverifikasi CE, dan Sesuai RoHS.
Di Dierite, kami menawarkan rakitan kabel serat optik pra-terminasi yang tidak memerlukan penyambungan manual dan terminasi serat mentah. Jadi, daripada membeli kabel fiber tanpa konektor dan peralatan yang diperlukan untuk memotong dan mengakhiri kabel, Anda dapat memesan kabel patch serat optik untuk membeli panjang kabel dan jumlah serat yang tepat yang Anda perlukan.
Kami memiliki opsi untuk Anda pilih untuk rangkaian kabel Kabel Patch Serat Optik kami yang tersedia dalam berbagai aplikasi. Kabel patch ini dapat dilengkapi dengan konektor serat FC, SC, ST atau LC.
Kabel Patch Serat Optik adalah kabel serat optik yang diakhiri dengan konektor serat optik di kedua ujungnya. Ini adalah kabel pendek yang memungkinkan koneksi cepat dan terminasi dengan perangkat apa pun, seperti CATV, sakelar optik, atau di banyak peralatan telekomunikasi.
Kabel patch serat optik memiliki bentuk tebal yang memungkinkan kabel interkoneksi antara pemancar optik, penerima, dan kotak terminal.
Kabel Patch Serat Optik, atau kabel patch serat optik atau jumper optik, adalah kabel serat optik yang diakhiri dengan konektor serat optik di kedua ujungnya. Ini adalah kabel pendek yang memungkinkan koneksi cepat dan terminasi dengan perangkat apa pun, seperti CATV, sakelar optik, atau di banyak peralatan telekomunikasi.
Kabel patch serat optik memiliki bentuk tebal yang memungkinkan kabel interkoneksi antara pemancar optik, penerima, dan kotak terminal.
Kabel patch serat optik adalah kabel serat optik yang kedua ujungnya ditutup dengan konektor yang memungkinkannya dihubungkan dengan cepat dan nyaman ke CATV, sakelar optik, atau peralatan telekomunikasi lainnya. Lapisan pelindungnya yang tebal digunakan untuk menghubungkan pemancar optik, penerima, dan kotak terminal.
Konstruksi Dasar Kabel Patch Serat Optik
Kabel patch serat optik dibuat dengan inti, kelongsong, pelapis, serat penguat, dan jaket kabel. Kemurnian dan transparansi serat optik di dalam tabung serat optik memungkinkan transmisi sinyal optik jarak jauh dengan kehilangan sinyal yang dapat diabaikan. Benang pelindung penguat terbuat dari Aramid. Selubung kabel luar berfungsi sebagai pelindung serat optik terhadap benturan, kerusakan fisik, dan kekuatan luar.
Proses Pembuatan Kabel Patch Serat Optik
Tahap pertama proses pembuatan kabel patch serat optik adalah dengan pembuatan kabel serat optik. Setelah itu, kabel patch diakhiri di kedua ujungnya.
Tahap 1. Pembuatan Kabel Fiber Optic
Serat optik adalah kaca optik murni yang tidak mengandung kotoran. Ini adalah bahan dasar pembuatan inti dan kelongsong.
Langkah-langkah pembuatan kabel fiber optik dapat diringkas sebagai berikut:
Pembuatan silinder kaca bentuk awal
Proses menggambar serat
Proses Pelapisan
#1 Silinder kaca preform
Kami membuat kaca dengan Modified Chemical Vapor Deposition, atau MCVD. Dalam proses ini, Germanium Klorida (GeCl4), Silikon Klorida (SiCl4), dan banyak bahan kimia lainnya dalam jumlah yang tepat digelembungkan dengan oksigen. Campuran tersebut akan menentukan sifat fisik dan kimia kaca yang akan dibentuk.
Campuran tersebut kemudian ditempatkan di dalam tabung kuarsa atau silika sintetis yang dibersihkan dengan asam fluorida. Tabung kaca ini diputar dalam mesin bubut sambil dipanaskan dengan obor di luar tabung.
Panas tersebut akan mengakibatkan reaksi kimia sehingga terbentuk silikon dioksida dan germanium dioksida. Keduanya akan disimpan dan menyatu di dalam tabung kaca. Ini adalah silinder kaca preform yang akan ditarik menjadi serat.
#2 Proses Menggambar Serat
Menara gambar digunakan untuk memproduksi serat. Bentuk awal dimuat secara vertikal di menara, sedangkan ujung bentuk awal diekspos oleh tungku. Panasnya, yang berkisar antara 1.900 hingga 2.200 derajat Celsius, melelehkan bentuk awal hingga jatuh karena gravitasi. Saat turun perlahan, ia mendingin dan membentuk serat seperti benang.
#3 Proses Pelapisan
Setelah serat dibuat, serat melewati beberapa cangkir pelapis dan oven pengawetan sinar ultraviolet. Proses ini melapisi serat dengan plastik berlapis-lapis yang berfungsi menjaga kekuatan, menyerap guncangan, dan memberikan perlindungan tambahan pada serat.
Dengan demikian, proses Tahap 1 pembuatan Kabel Fiber Optik telah selesai. Mari kita lanjutkan ke Tahap 2.
Fase 2. Rakitan Kabel Fiber yang Telah Diakhiri Sebelumnya (FC, SC, ST, LC, MT-RJ, pigtail atau lapis baja)
Pada tahap ini, kami mengakhiri ujung-ujung panjang kabel fiber. Pemutusan dapat dilakukan dengan dua cara: dengan konektor yang dapat membuat sambungan dengan kabel patch serat optik lainnya atau dengan sambungan yang dapat berdiri sebagai sambungan permanen antara dua kabel serat optik.
Jenis konektor serat berikut, seperti konektor serat optik LC/SC/MTP/MPO/ST, memerlukan panel adaptor saat menyambungkannya. Kabel fiber dengan jenis konektor optik ini biasanya digunakan pada pusat data, ruang telekomunikasi, jaringan perusahaan dan lain sebagainya.
Konektor LC
Konektor Lucent (LC), sebagai salah satu konektor SFF (faktor bentuk kecil), memiliki ferrule 1,25 mm. Desain tapak kecil membuat konektor serat optik ini sangat populer di bidang datacom dan menjadikannya lebih ideal untuk aplikasi kepadatan tinggi. Banyak yang cenderung beralih ke pemasangan kabel efisiensi tinggi dengan konektor serat LC saat ini. Konektor serat optik LC dianggap sebagai konektor yang paling umum digunakan saat ini.

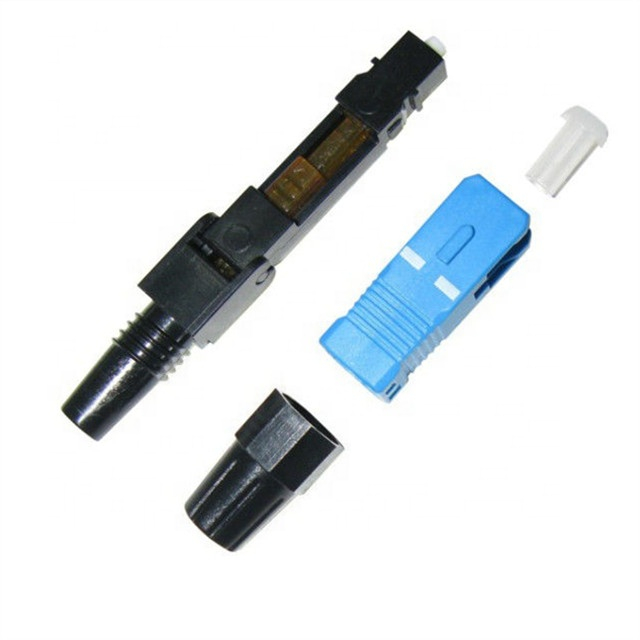

Konektor SC
Konektor serat SC adalah konektor pertama yang dipilih untuk standar TIA-568 dan merupakan konektor snap-in yang dapat dikunci dengan gerakan dorong-tarik sederhana. 'SC' adalah singkatan dari 'Square Connector' karena badan konektor 'berbentuk persegi'. Ini mengadopsi ferrule 2,5 mm, yang dua kali ukuran konektor LC sebelumnya. Konektor serat optik SC cocok untuk aplikasi datacom dan telekomunikasi termasuk jaringan optik point to point dan pasif. Karena kinerjanya yang luar biasa, konektor serat optik SC tetap menjadi konektor kedua yang paling umum untuk aplikasi pemeliharaan polarisasi.
Konektor Serat MTP/MPO
Berbeda dengan dua konektor serat optik sebelumnya, konektor serat MTP/MPO merupakan konektor multi-serat dan lebih besar dari konektor lainnya, yang menggabungkan serat dari 12 hingga 24 serat dalam satu ferrule persegi panjang. Ini sering digunakan dalam koneksi paralel optik bandwidth tinggi 40G dan 100G. Konektor serat MTP/MPO rumit karena masalah key-up dan key-down, pria dan wanita. Anda dapat merujuk ke buku putih kami Memahami Polaritas dalam Sistem MTP/MPO untuk mendapatkan pemahaman yang lebih baik.
Konektor ST
Konektor serat optik ST (Straight Tip) dibuat dan dilisensikan oleh AT&T segera setelah kedatangan tipe FC. Konektor optik ST menahan serat dengan ferrule 2,5 mm pegas keramik yang tetap di tempatnya dengan dudukan bayonet setengah putaran. Mereka biasanya digunakan dalam aplikasi jarak jauh dan pendek seperti kampus dan aplikasi serat multimode gedung, lingkungan jaringan perusahaan, serta aplikasi militer.
Konektor FC 'FC' mengacu pada Konektor Ferrule. Konektor serat optik FC merupakan konektor serat optik pertama yang menggunakan ferrule keramik. Berbeda dengan konektor SC dan LC berbadan plastik, konektor ini menggunakan perlengkapan tipe sekrup bundar yang terbuat dari baja berlapis nikel atau baja tahan karat. Muka ujung konektor serat optik FC bergantung pada kunci penyelaras untuk pemasangan yang benar dan kemudian dikencangkan ke dalam adaptor/jack menggunakan collet berulir. Meskipun ada kerumitan tambahan dalam pembuatan dan pemasangan, konektor FC masih memberikan pilihan pada instrumen presisi seperti OTDR, serta pilihan untuk serat mode tunggal. Awalnya ditujukan untuk aplikasi datacom dan telekomunikasi tetapi digunakan lebih sedikit sejak diperkenalkannya konektor serat optik SC dan LC. Penggunaan konektor ST dan FC telah menurun dalam beberapa tahun terakhir.
Lima konektor serat optik yang disebutkan di atas adalah yang paling umum digunakan, yang diperkenalkan berdasarkan popularitasnya dari yang luas hingga yang biasa. Gambar di bawah menunjukkan gaya konektor yang berbeda:
Dierite tidak hanya menjamin Kabel Serat Optik kualitas terbaik dikirim ke pasar, namun juga menjunjung tinggi tanggung jawab lingkungan dengan membuang bahan mentah, produk dalam proses, dan produk akhir yang berpotensi membahayakan lingkungan.
Dierite mengikuti serangkaian pemeriksaan kualitas di seluruh proses produksi mulai dari penerimaan bahan mentah hingga produksi dan pemrosesan produk akhir sebelum pengiriman.
Pengendalian Mutu Bahan Baku (RMQC)
Bahan baku berkualitas tinggi sangat penting dalam menghasilkan produk akhir yang sesuai standar. Setelah pengiriman bahan mentah, mereka menjalani pemeriksaan untuk menentukan apakah bahan mentah tersebut lolos atau gagal. Kegagalan memenuhi standar tertentu secara otomatis akan menolak bahan baku tersebut.
Production Quality Control (PQC) Produksi massal kabel serat optik dari bahan baku yang disimpan di gudang dilakukan di area produksi.
Dierite juga melakukan serangkaian pemeriksaan kualitas di area produksi baik harian, mingguan, bulanan, atau tahunan. Hal ini untuk memeriksa apakah tindakan tertentu harus dilakukan pada mesin mereka atau proses manufaktur harus ditingkatkan atau diperbaiki untuk memenuhi standar keselamatan baik untuk proses maupun karyawannya.
Kontrol Kualitas Dalam Proses (IPQC) dan Kontrol Kualitas Produk Belum Selesai (uPQC)
Ini adalah pemeriksaan yang dilakukan selama produksi massal selesai. Bahan dalam proses akan diuji secara ketat untuk identitas, kualitas, kekuatan dan kemurnian sebagaimana mestinya dan disetujui atau ditolak oleh unit kendali mutu selama proses produksi.
Pengendalian Mutu Sebelum Pengepakan dan Pengendalian Mutu Akhir
Sebelum kabel serat optik spool dikemas atau dikotak, unit QC memeriksa produk sebagai berikut:
Kekuatan tarik serat
Atenuasi
Bandwidth
Bukaan numerik
Panjang gelombang terputus
Diameter bidang mode
Dispersi kromatik
Pemeriksaan fisik berikut juga dilakukan untuk serat multimode dan mode tunggal:
Sirkularitas/eksentrisitas cladding
Diameter kelongsong
Melapisi diameter luar
Lapisan luar non-lingkaran
Kesalahan konsentrisitas lapisan
Kesalahan konsentrisitas berlapis inti
Non-sirkularitas inti
Diameter inti
Sertifikat
Produk yang Disetujui CE dengan tanda CE menunjukkan kesesuaian dengan standar keselamatan, kesehatan, dan perlindungan lingkungan untuk produk yang dijual di Wilayah Ekonomi Eropa (EEA), namun hal ini juga dapat dikenali di seluruh dunia.
RoHs RoHS adalah singkatan dari Pembatasan Zat Berbahaya. Produk yang terdaftar di RoHS berarti produk tersebut telah lulus kualifikasi yang mencegah penggunaan bahan berbahaya berbahaya pada produk listrik dan elektronik. Bahan-bahan ini berbahaya bagi lingkungan dan menyebabkan pencemaran pada tempat pembuangan sampah. Selain itu, bahan-bahan tersebut berbahaya jika terpapar selama proses produksi dan daur ulang.
Fitur
Mengadopsi pemesinan presisi tinggi dan konsentrisitas akurat.
Fitur geometris yang baik yang memastikan toleransi yang benar atau dekat terhadap offset puncak dan radius kelengkungan serta tinggi serat.
Crimping kompak dan kuat yang menawarkan kekuatan tarik yang andal pada rakitan kabel.
Kabel patch serat optik banyak digunakan dalam industri telekomunikasi dalam menghubungkan perangkat untuk aplikasi penerimaan dan transmisi.
Aplikasi Jaringan
Kabel patch serat optik juga terlihat pada koneksi server. Mereka membantu dalam transmisi transmisi data yang akurat, transfer cepat dan kemampuan bandwidth tinggi dalam jarak jauh.
Industri/Komersial
Kabel patch serat optik dapat ditemukan di banyak aplikasi industri. Perusahaan Kabel CATV menggunakan kabel patch serat optik untuk HDTV, CATV, video-on-demand, internet dan banyak aplikasi lainnya.
Pertahanan/Pemerintahan
Kabel patch serat optik berkualitas tinggi digunakan untuk menghubungkan hidrofon untuk SONAR atau penggunaan seismik lainnya. Sambungan kabel bawah air di kapal selam, pesawat terbang, dan kendaraan lain juga menggunakan kabel patch serat optik.
Fiber Optic Patch Cords adalah kabel fiber optik yang sudah diputus yang dapat memudahkan proses pemasangan di perusahaan Anda. Kabel pra-penghentian ini telah diproduksi dan telah melewati standar kendali mutu yang menjamin kinerja yang konsisten dan berkualitas tinggi. Kabel patch dan kuncir serat optik kami memiliki fitur geometris yang konsisten dan akurat sehingga menghasilkan atenuasi yang lebih baik pada sistem dan kehilangan penyisipan yang lebih rendah.
Dierite dapat melakukan penyesuaian kabel patch serat dengan fitur khusus. Kami melakukan pengujian sistem penuh pada semua kabel patch serat kami di lingkungan yang ketat untuk memastikan kinerja dan keandalannya. Kami telah secara aktif dan andal memasok berbagai negara di seluruh dunia. Anggota tim kami yang responsif dan ahli dapat berkolaborasi dengan Anda mulai dari tahap desain hingga pemilihan fitur, pembuatan kabel serat optik, hingga pengiriman produk.
Rakitan kabel serat optik adalah kabel yang terbuat dari satu atau lebih serat optik yang digunakan untuk mengirimkan data jarak jauh. Kabel ini terdiri dari untaian tipis serat kaca atau plastik yang mengirimkan informasi melalui sinyal cahaya. Mereka biasanya digunakan dalam telekomunikasi, jaringan internet, dan aplikasi transmisi data lainnya.
Rakitan kabel serat optik hadir dalam berbagai konfigurasi, termasuk serat mode tunggal dan multi-mode, serta jenis konektor berbeda seperti LC, SC, dan ST. Mereka biasanya dibuat berdasarkan pesanan, dengan panjang dan jenis konektor yang disesuaikan untuk memenuhi kebutuhan spesifik aplikasi.
Untuk memastikan kinerja berkualitas tinggi, rakitan kabel serat optik diuji redamannya, kehilangan penyisipan, dan parameter lainnya untuk memastikannya memenuhi standar industri. Bahan ini juga memerlukan penanganan dan pemasangan yang hati-hati untuk mencegah kerusakan pada serat halus.
Secara keseluruhan,
rakitan kabel serat optik Dierite adalah sarana transmisi data jarak jauh yang andal dan efisien, menjadikannya pilihan populer untuk berbagai aplikasi.
Cukup tentang kita. Mari kita bicarakan proyek komponen kabel serat optik Anda sekarang.
Ada banyak hal yang perlu dipertimbangkan ketika datang untuk memesan kabel patch serat optik. Beri tahu kami apa yang Anda cari, dan kami akan membantu Anda menentukan opsi kabel patch serat optik mana yang terbaik untuk aplikasi Anda.
